小活用這個,事半功倍POE分離器,你會用么?
編輯:淮創科技 更新:2024-03-13 查看:0
在弱電施工中,由于POE交換機供電帶來的施工方便,POE交換機經常會出現在弱電施工中,但還是有部分設備不持POE供電,現場又沒有布電源線,只有一根網線,怎么辦,拆天花或地板成本太高,也影響工程質量,在原來只有能8根網線拆出一對出來作為電源,但這樣后期驗收會很麻煩,,也影響工程形象,在這種情況有一種叫POE分離器蛋生,有分就有合,同時也蛋生出POE合成器,比如你的攝像頭是POE供電,就可以輕松解決這個問題,好像POE攝像頭都是帶電源供電的小線頭的,有點多此一舉。

一、PoE分離器相關知識

1. 什么是PoE分離器

PoE分離器是PD受電設備,用于分離PoE信號分,分別輸送給網絡攝像機、無線AP等非PoE網絡中斷,共同組成PoE受電設備(PoE分離器+網絡攝像機=PoE網絡攝像機)

2. 為什么要用PoE分離器

原因一:項目已經采購了不帶PoE網絡攝像機,但是想用PoE的方式進行組網;

原因二:成本考慮,PoE網絡攝像機的價格遠遠大于網絡攝像機集上PoE分離器的價格。

二、PoE常見疑問

1. 為什么PoE分離器容易燒壞網絡攝像機?

一般容易被燒壞的分離器都不具備隔離變壓器。要知道隔離變壓器的工作原理是通過電磁感應的方式,將PoE輸入48V電壓耦合到另外一端輸出12V,48V和12V之間是沒有物理接觸的,所以當線路收到高電壓沖擊的情況下,電壓會對沿著線路的PoE模組造成傷害,逐步擊穿PD芯片、PWM控制芯片,當電壓沖擊到隔離變壓器的時候,由于隔離變壓器的48V到12V之間是通過電磁感應耦合到另一端,沒有物理接觸,因此將電壓沖擊阻斷開來,就可以保護攝像頭不被燒壞。

但是非隔離變壓器利用占空比通過PWM芯片進行控制,48V和12V之間是存在物理接觸的,因此當雷擊擊毀PWM芯片后就會順著電路擊毀變壓器,機會網絡攝像機機體。

2. 為什么部分分離器只能和特定的PSE供電設備搭配使用?

PD受電阻件:主要的作用是和PSE供電設備進行協議握手,協議PoE的電壓以及供電過程,這回決定PoE攝像機的兼容性和匹配程度。

標準PD芯片實現PoE供電:當PoE鏈路建立前標準PSE供電設備會發出一個信號給PD,PD給出反饋,雙方協議供電,PSE再輸送電力給PD終端,完成供電工作。由于PD芯片的默認驅動電壓是48V,也就是即使是非48V供電設備,也可以驅動PD進行工作。

采用二極管跳轉的方式:

如果沒有PD芯片,當標準PSE供電設備發出信號時,PD無法做出反饋,雙方不能達成供電協議,采用二極管跳轉,就是通過網線空余線時,強制注入48V電力,促使后面的供電工作。

3

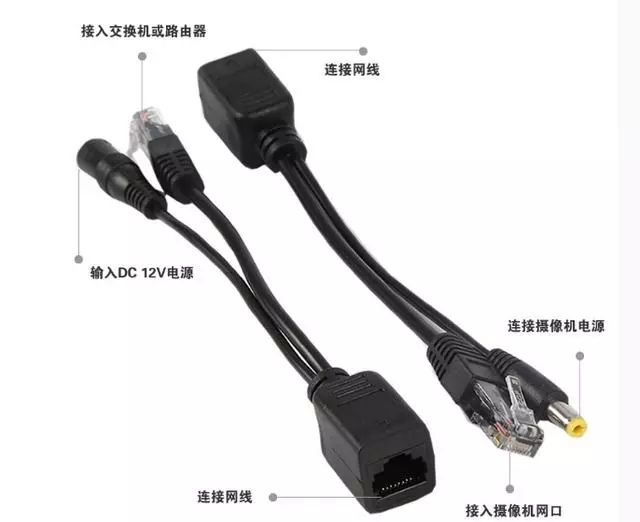

三、怎樣選擇PoE分離器?

1. 看外觀:外觀看起來美觀的性能不一定好,但是外觀都很差的元器件一般都好不到哪里去;

2. 看性能:優質的PoE分離器的主要技術參數在支持PoE標準的同時也會支持IEEE802.3af,IEEE802.3at供電標;供電方式同時支持12/36線腳供電和45/78線腳供電,采用隔離式設計。這些條件要同時具備才是標準的PoE分離器,才能確保產品穩定性;

3. 看內部:拆開看元器件擺放是否合理,設計是否流暢,優秀的產品內部設計會給人賞心悅目的感覺,并且該有的保護器件一個都不能少,差的產品內部設計混亂不堪,用料簡單。

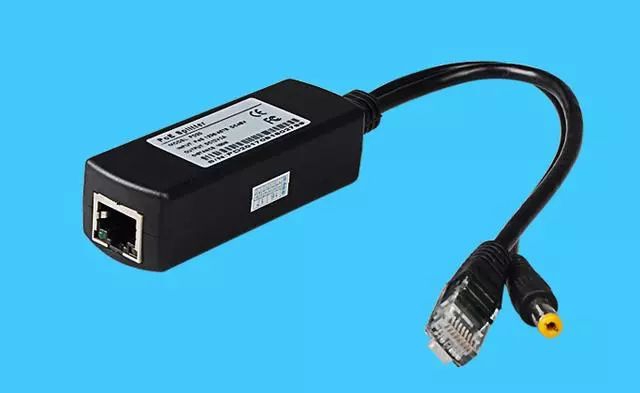

文中圖片是我們自家超大功率的PoE分離器,寬溫工作,防雷、抗高壓、防浪涌,IP40外殼防護等級,支持10/100/1000 Base-TX自適應,即插即用型。

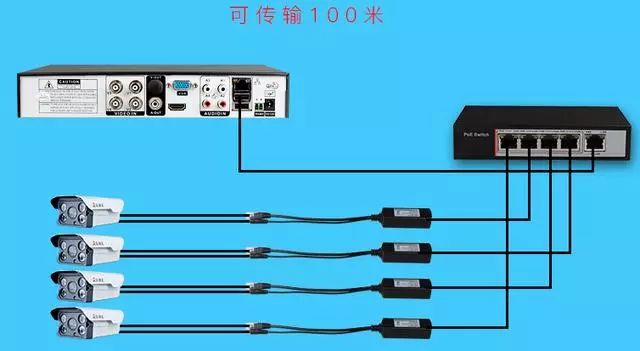

四、如何實現非POE攝像機利用POE供電方式傳輸

非PoE的攝像機一般是采用直流DC 12V供電,如果需要使用標準的PoE供電傳輸,就需要將標準PoE線路中的電信號和網絡信號分離為DC供電和網絡接口,提供給非PoE攝像機接入。

4

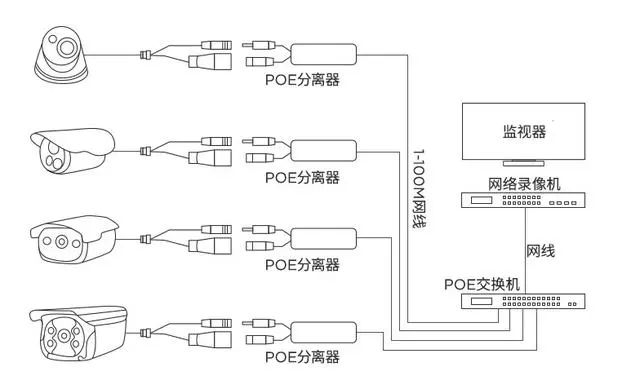

將非POE攝像機接入分離器的網口和電源接口 ,分離器的另一端用網線連接POE交換機或錄像機。由于需要搭配POE交換機使用,因此不建議采用非標準的PoE交換機供電,非標PoE是單純通過網線的4、5、7、8芯供電,沒有控制信號,而且是強制48V進行供電,容易損壞設備。標準的POE交換機具有PSE檢測芯片,是先檢測后輸出,并且支持網口盲插。使用的是網線1、2、3、6芯進行供電,支持802.3af/at的標準協議。使用POE分離器,可以充分的利用已經安裝完成的非POE攝像頭,對于攝像頭的升級改造提供了很大的幫助,又改造了PoE網絡,同時解決了供電問題。
